鈍化與電鍍差異是什麼？3分鐘看懂防鏽原理、厚度與表面處理挑選指南

鈍化處理是透過化學反應在表面生成「分子級」的防護皮膜，既不影響外觀與裝配公差，也能保留材質原有的導電性；而電鍍處理則是利用電化學方式沉積出「微米級」的外來鍍層，雖然會改變外觀並增加尺寸，但能大幅提升耐磨硬度。此外，製程中也常在電鍍鋅後疊加鈍化，以達到防範白鏽與紅鏽的雙重防護效果。

在產業應用與材質選用上，精密零件、醫療器械、半導體與航太設備因對公差要求極為嚴苛，多首選鈍化處理；而戶外五金、汽機車零件與電子導電元件，則需依據環境耐受度，在電鍍、磷化、陽極處理或化學鎳之間進行權衡。

針對常見的加工疑慮，鈍化後外觀無變化屬於正常現象，且若工藝不當，兩者仍有生鏽或電鍍起泡剝落的風險。最後，文中也納入了費用計算方式，並確認委外加工時，廠方皆可配合提供 RoHS、REACH、鹽霧測試與膜厚量測等出貨檢驗報告，讓讀者一次掌握表面處理的挑選重點。

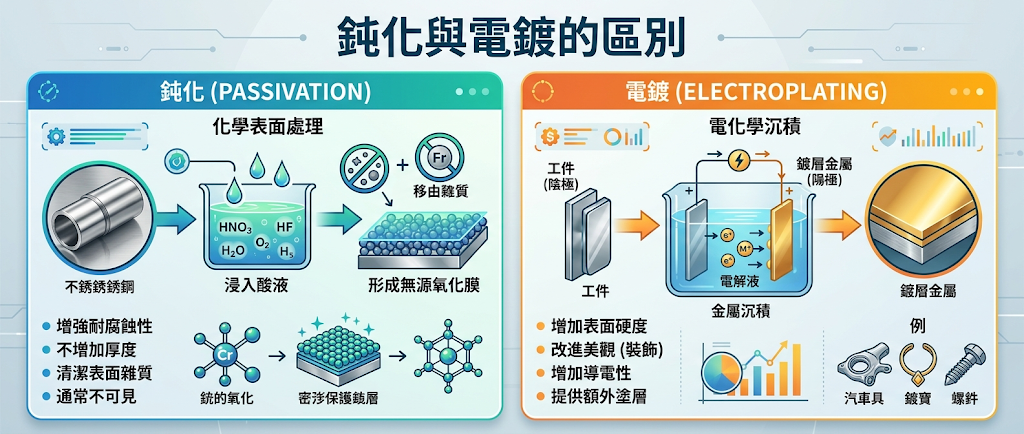

鈍化與電鍍差在哪？

鈍化屬於「化學轉化反應」，主要是清除金屬表面的雜質與游離鐵，活化基材本身的防護能力，讓不鏽鋼形成更穩定的自體保護膜；電鍍則屬於「電解沉積」，是在金屬表面外加一層新的金屬鍍層，藉此提升防鏽、耐磨、導電或外觀質感。

什麼是鈍化？

• 定義與化學原理
  • 化學轉化膜機制： 是一種針對不鏽鋼、鈦合金等金屬的非電解表面處理技術。
    製程中使用特定配方的酸液（如硝酸或檸檬酸），清除金屬表面的游離鐵、油脂與加工殘留物，促使基材表面的鉻與環境中的氧氣重新結合，自體生成一層僅數奈米厚且均勻緻密的鉻氧化物保護層，進而提升金屬本身的防護能力。
    近年為符合更嚴格的環保與 ESG 規範，醫療與食品級零件已逐漸轉向 ASTM A967 檸檬酸鈍化，不僅防鏽效果優異，更能大幅降低廢水中的重金屬與硝酸鹽污染。
• 零公差干涉與外觀保持
  • 維持原始尺寸與光澤： 鈍化的本質是著重於「金屬自體防護」，並非在外部「鍍上一層外加材料」。
    製程前後工件的物理幾何尺寸、螺牙孔徑與原本的金屬光澤幾乎沒有改變，能符合零尺寸干涉的精密度要求，是需要嚴格控制公差的零件常採用的選擇。
• 權威標準與高精密應用
  • 符合國際規範的製程： 依據 ASTM A380 國際標準規範，標準的鈍化處理能提升金屬的耐腐蝕性、表面潔淨度與生物相容性。
    歆錡科技導入符合 ISO 13485 醫療器材品質管理系統的智慧化製程，透過精密流體控制技術，讓醫療器械、半導體、航太等高階精密零件，在不改變尺寸的狀況下，獲得符合規範的防鏽效果與高可靠度。

什麼是電鍍？

• 定義與電解沉積原理
  • 電解沉積機制：是利用外加直流電的電解技術。
    製程中把要加工的工件當作陰極，想鍍上去的金屬當作陽極，一起浸泡在含有該金屬離子（例如鋅、鎳、鉻、金、銀、錫）的電解液裡。
    接著透過電流引導，讓金屬離子還原並附著在工件表面，包覆出一層有實體厚度的外加金屬層。
• 功能特性與尺寸影響
  • 外加材質對尺寸的改變： 電鍍層屬於外加的材料，厚度多半在數微米到數十微米之間，所以會直接增加工件的外觀尺寸。
    做電鍍通常是為了調整表面特性，像是增加裝飾性的金屬光澤、提高表面硬度與耐磨度，或是提供電子工業需要的特定功能，包含鍍金或鍍銀來達到高導電與低電阻，或是透過鍍錫來提供良好的焊錫性與抗氧化力。
• 技術痛點與先進製程
  • 無電解鎳技術的應用： 參考大英百科的定義與歆錡科技在精密表面處理的經驗，傳統電鍍很容易因為電力線分佈不均，在工件的尖角或電壓較弱的死角位置，出現膜厚不平均的現象。
    為了解決這個問題，針對精密零件現在常改用「無電解鎳」技術。
    這種製程不需要陽極與電極幫忙，單靠化學還原反應就能沉積出均勻且密著的鍍層，可以解決傳統電鍍因為厚薄不均而影響公差的狀況。

鈍化與電鍍核心差異快速對照表（掌握原理、厚度、外觀）

比較項目	鈍化處理	電鍍處理
處理原理	化學浸泡反應，清除表面游離鐵與加工殘留物，促使金屬表面自體生成防護膜。	電解或化學沉積，在工件表面包裹一層別種金屬的膜層。
是否增加外加膜層	否，主要是強化原本的自體保護膜。	是，在外層覆蓋一層新金屬。
膜層厚度	分子級／奈米級（約 1 至 5 奈米），非常薄。	微米級（常見約 3 至 25 微米以上）。
外觀變化	幾乎沒有改變，保留原本的金屬色澤與表面粗糙度。	會明顯改變，可以呈現亮銀、亮鉻、金色、鏡面高亮或霧面等質感。
尺寸與公差影響	接近零影響，不用擔心尺寸干涉，適合精密工件。	有明顯的厚度變化，在設計圖面時需要預留膜厚空間。
防鏽與防護機制	依靠工件本身的自體鈍化膜，具備自我修復的特性。	依靠外加的金屬層隔絕環境，提供物理隔離或犧牲陽極的保護。
主要適用材質	不鏽鋼、鈦合金或含鉻量高的合金。	碳鋼、鐵件、銅、鋅合金、鋁合金等多類金屬。
主要應用情境	醫療器材、食品設備、半導體元件、航太等對尺寸公差與潔淨度要求極高的精密零件。	需要防鏽、增加耐磨性、導電性、方便焊接或著重外觀裝飾的工業零件。
製程風險與環保	若前處理不夠乾淨可能殘留游離鐵；目前多採用符合 RoHS／REACH 的環保配方。	可能會有膜厚不均、起泡、剝落或針孔等風險；傳統製程的廢水含有重金屬，需要嚴格的污水處理。

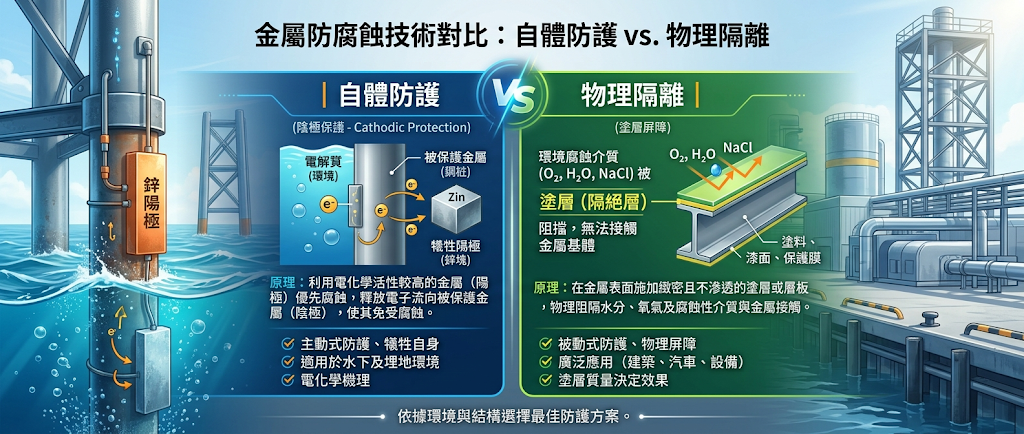

金屬「自體防護」vs.「物理隔離」

鈍化與電鍍的核心差別，在於「讓金屬自己變強」還是「幫金屬穿上防彈衣」。
鈍化屬於自體防護，就像啟動金屬本身的免疫系統，透過化學反應在表面形成穩定的氧化膜。
相較之下，電鍍則是利用物理隔離來達到防護效果。
它是在金屬外層包裹另一種金屬鍍層，用來阻隔外界的水氣與化學物質。

鈍化的防鏽原理：清除游離鐵，啟動不鏽鋼的自體防禦

• 不鏽鋼的自體防禦機制（富鉻氧化層）
  • 金屬自帶的防護功能： 英國不鏽鋼協會的技術原理指出，不鏽鋼可以防鏽，重點是基材內含有 10.5% 以上的「鉻」。
    只要乾淨的金屬表面接觸到氧氣，就會自動結合並長出一層很薄、綿密且能「自我修復」的鉻氧化物保護膜。
• 加工過程的隱形殺手（游離鐵與點蝕）
  • 殘留物對防護層的破壞： 在車床、銑床、沖壓或雷射切割這些機械加工過程中，工件表面很容易因為接觸到碳鋼刀具或環境裡的粉塵，而殘留「游離鐵」。
    這些游離鐵待在外部環境時會先一步生鏽，破壞底下鉻氧化膜的完整性，最後引起局部「點蝕」並導致整體結構跟著生鏽。
• 精密酸洗與再生保護（化學轉化再生）
  • 讓自體保護機制重新運作： 鈍化處理並不是在表面擦上或鍍上外加材料。
    它是用調配好的酸性溶液（像是硝酸或檸檬酸系），溶解並清除表面的游離鐵、加工髒污與油脂。
    當基材表面的鉻重新露出來並和氧氣結合，就能修復防護層，讓金屬原本該有的防禦功能重新動起來。
• 國際標準與智慧醫療製程
  • 符合規範的平整防護層： 按照 ASTM A380 國際規範的要求，要做好鈍化，表面一定要清理得非常乾淨。
    如歆錡科技採用符合 ISO 13485 醫療器材品質管理系統的智慧化製程，搭配特別研發的鈍化液與流體控制技術。
    這樣能讓高精密醫療器械和工業零件在不改變外觀尺寸的狀況下，達到「零公差干涉」，同時形成一層均勻、高鉻含量且穩定的防護層。

電鍍的防鏽原理：覆蓋鋅/鎳/鉻，進行物理隔離與犧牲保護

• 物理隔離屏障（阻隔水氣與氧氣）
  • 金屬外套的阻隔作用： 對於本身沒有防鏽元素的一般鐵件或碳鋼，電鍍（像是鍍鎳、鍍鉻、鍍錫、鍍銀）就跟在外面穿上一件金屬外套一樣。
    這層外加的金屬牆能擋住大氣、水氣和鹽分等腐蝕因子，不讓它們碰到裡面的鐵基材。
    同時，也能依照不同的材料特性來調整表面功能，例如鍍鉻可以用來增加硬度與耐磨性，鍍錫能提升焊錫性，鍍銀則可以帶來高導電和低電阻的表現。
  • 注意高強度鋼材的『氫脆化』風險：電鍍製程中產生的氫原子極易滲透進高碳鋼或高強度零件中，導致應力集中處無預警斷裂。專業的表面處理廠必須在電鍍後嚴格執行『除氫烘烤』，這也是精密車用與航太零件委外時必查的製程標準。
• 犧牲陽極保護（電位差的雙重保險）
  • 鋅層的優先氧化機制： 美國鍍鋅協會的技術定義指出，以常見的電鍍鋅來說，鋅的電化學電位比鐵還要活潑（負電位更高）。
    當外層的電鍍層因為磨損而露出裡面的鋼鐵時，鋅會扮演陽極的角色，「代替鐵先被氧化腐蝕」，以此保護底下的鋼材。
    這種「犧牲陽極」的做法可以防止結構長出紅鏽，常作為戶外扣件與工業零件的雙重防線。
• 先進製程與基材適用性
  • 無電解鎳克服厚薄不均： 傳統電鍍常因為電力線分佈不平均，在某些死角出現厚薄不一的情況。
    為了解決這個問題，精密電子與工業應用現在常採用歆錡科技專精的「無電解鎳」技術。
    這種方式完全靠化學還原反應運作，不需通電就能長出厚度平均、高硬度、低針孔且耐腐蝕的防護層。
• 專家製程選用建議
  • 依材質與用途選擇合適工法： 鐵件和一般鋼材沒辦法像不鏽鋼一樣自己產生防護功能，必須依賴電鍍這類「外加層」來防護。
    相反地，如果是醫療器材、食品設備、半導體等高精密用途的不鏽鋼或鈦合金，建議優先選擇「鈍化」製程，這樣才能在不影響尺寸公差的狀況下，完整保留材料原本的特性。

鹽霧測試與環境耐受度：戶外高濕 vs. 室內精密五金怎麼選？

• 鹽霧測試的指標定義
  • 相對耐蝕性的評估標準： 鹽霧測試是國際普遍用來評估金屬表面耐腐蝕性能的對照標準。
    要留意的是，測試時數反映的是在特定控制環境下的相對耐蝕表現，實際的防護壽命會受到材質等級（例如不鏽鋼 316L 優於 304）、膜厚、封孔劑與後處理條件而有差別。
• 戶外高濕與高鹽分環境（優先選擇「電鍍/複合防護」）
  • 外加屏障阻絕氣候侵蝕： 面對汽機車外露零件、海邊建築五金等直接接觸雨水、汗水或鹽分的碳鋼與鐵件基材，常需要採用具備實體厚度的表面處理。
    像是「電鍍鋅＋三價鉻鈍化」的雙重處理（白鏽約 72 至 120 小時，紅鏽約有 240 至 720 小時以上的表現），或是兼具高硬度與抗蝕性能的「無電解鎳」（耐蝕表現有機會達到 500 小時以上），都是透過物理隔離與犧牲陽極機制來擋住外部環境的侵蝕。
• 室內精密、醫療與半導體環境（優先選擇「不鏽鋼/鈦合金鈍化」）
  • 兼顧尺寸穩定與高潔淨度： 至於滑動配件、精密孔徑、醫療器械、食品接觸物件或半導體治具，表面處理的核心在於維持尺寸穩定、避免剝落風險並保持潔淨度。
    不鏽鋼鈍化在不增加厚度的狀況下，鹽霧測試有機會達到 200 至 500 小時（依材質而定）。
    因為這屬於自體化學轉化，能有效避免電鍍層在高低溫或摩擦下剝落、進而釋放金屬離子污染產線的風險。
• 高規格選型與客製化驗證
  • 多維度技術評估與測試： 根據歆錡科技在智慧醫材表面處理的現場經驗，選擇工法時不建議單純追求單一的鹽霧測試時數。
    面對高腐蝕與高潔淨要求的產線設備，建議採用符合 ISO 13485 規範的「電解拋光＋高鉻化鈍化」複合製程；如果是電子端子與導電零件，就要著重導電電阻，改用精密鍍錫或鍍銀。
    專業的表面處理會依照環境暴露狀況、公差干涉與防鏽判定指標，提供完整的客製化技術評估與測試報告。

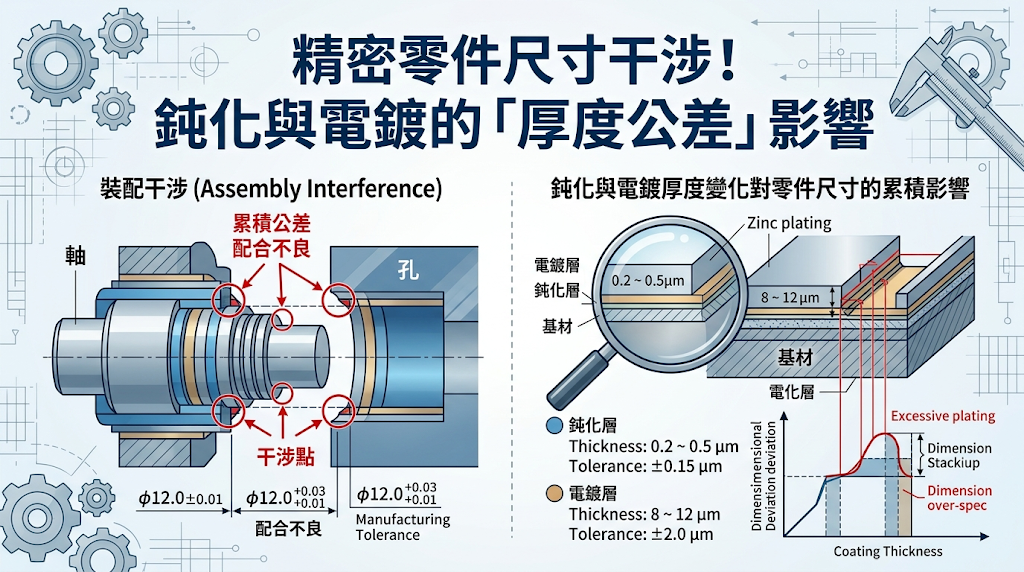

鈍化與電鍍的「厚度公差」影響

精密零件選錯表面處理時，最大的風險往往不是防鏽不足，而是膜厚造成的裝配公差干涉。
鈍化屬於分子級化學轉化反應，形成的保護膜約 1–5 奈米，幾乎不改變工件尺寸與外觀，因此適合精密孔徑、螺牙、滑配件、醫療器械、半導體閥件與航太微細零件等高公差應用。

鈍化層厚度：分子級皮膜，公差干涉趨近於零

• 奈米級極薄皮膜（物理尺寸零變更）： 鈍化產生的富鉻被動保護膜厚度大約只有 1 到 5 奈米，相當於 0.001 到 0.005 微米，屬於原子分子級的超薄層。
  常規的微米級量具基本上量測不到，因此對工件原本的物理尺寸與幾何公差幾乎沒有干涉。
• 設計優勢（無需預留公差）： 根據《Nature》合作期刊的不鏽鋼鈍態膜研究，不鏽鋼擁有極佳耐蝕性的核心原因，就在於這層僅數奈米厚、富含氧化物與氫氧化物的被動膜。
  這為研發與設計工程師帶來很大的優勢：圖面標註的尺寸就是成品尺寸。
  在計算精密配合公差鏈（例如精密軸承、滑配組件、齒輪）時，完全不需擔心表面處理造成的尺寸變化。
• 高精密與醫療級核心應用： 這個特點讓鈍化成為手術器械、骨釘骨板、人工關節、半導體高真空閥件與腔體、航太級微細螺紋等高精密零件的指定工法。
  這些工件的裝配間隙沒辦法容忍任何外加鍍層的厚度干涉。
  鈍化不但能精準消除游離鐵以提升防鏽表現，還能完整保留材質原本的精度、物理特性與光澤質感。
• 前處理工藝的關鍵風險提示： 歆錡科技在精密表面處理的現場經驗中提醒，雖然鈍化皮膜本身「不會增加膜厚」，但如果工件表面帶有焊斑、厚氧化皮、毛邊或嚴重髒污，在鈍化前就必須先進行酸洗、研磨或拋光。
  這些「前處理」環節，才是真正可能微幅影響表面粗糙度與物理尺寸的關鍵。
  所以，在外委進行高精密加工時，建議明確規範材質牌號、表面粗糙度、不可研磨區域、尺寸公差範圍以及鈍化測試標準，才能確保量產批次的精密與穩定。

電鍍層厚度：明顯增加工件尺寸，圖面設計需預留膜厚空間

• 常見的鍍層厚度範圍： 電鍍是在金屬表面外加一層實體金屬，厚度會因為加工時間與功能需求而有明顯不同。
  以常見的工業標準來說：裝飾性鍍層（如裝飾鉻）大約 0.25~1 μm、工業防蝕性鍍鋅約 5~15 μm、精密化學鎳約 5~50 μm，而注重耐磨耐衝擊的硬鉻電鍍則會達到 20~250 μm 以上。
• 外徑與內孔的雙邊累積效應： 因為電鍍是全方位在工件表面堆疊金屬，所以尺寸計算上要注意「雙邊累積」的狀況。
  舉例來說，如果在軸心的外徑或內孔單面電鍍 10 μm，整體工件的外徑直徑就會增加 20 μm，而內孔孔徑則會向內縮小 20 μm。
  這種尺寸變化對 H7/g6 等精密軸孔配合、精密齒輪或公制螺紋影響非常大。
  如果沒有提早規劃，很容易導致螺紋卡死、扭力異常，甚至讓工件完全沒辦法組裝。
• 研發圖面標註與加工預留建議： 為了避免製造端和設計端產生認知落差，工程師在畫精密機械圖面時，一定要明確註記「此標註公差為電鍍前尺寸」或「此標註公差為成品尺寸」。
  在機械切削加工階段，就要提早把鍍層厚度計算進去並預留加工間隙，委外加工時也要嚴格規範厚度的上下限。
• 傳統電鍍的電流分佈痛點： 傳統電鍍主要是靠外加電流來讓金屬附著，很容易受到電力線分佈不均與弱電死角的影響。
  這會導致工件的尖角、外緣等高電流區域鍍層太厚，而深孔、凹槽等被遮蔽的位置卻太薄、甚至鍍不上去。
• 高精密公差的解決方案： 針對這個製程痛點，精密工業常改用歆錡科技專精的「無電解鎳（化學鎳）」技術。
  這種工法不需要陽極板與電極工具幫忙，主要是把工件浸入化學鍍液中，透過自我催化還原反應來上鍍。
• 不論工件的形狀多複雜，都能長出非常均勻、高硬度且低針孔的防護層，能有效改善傳統電鍍厚薄不均與尺寸干涉的問題。

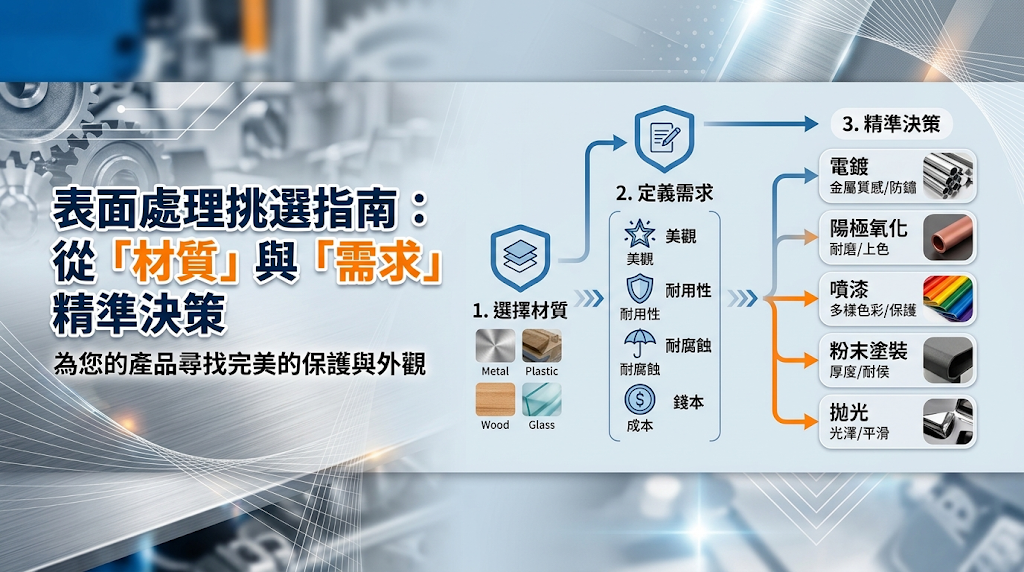

表面處理挑選指南：從「材質」與「需求」精準決策

挑選表面處理不能只看「哪一種最防鏽」，而要同時評估金屬基材、功能需求與尺寸公差。
如果工件是不鏽鋼、鈦合金，且應用在醫療器材、食品機械、半導體真空腔體或高精度滑配組件，通常應優先選擇鈍化，因為它能啟動金屬自體防護，不增加膜厚，也能避免外加鍍層剝落造成污染或裝配干涉。

依金屬材質挑選：不鏽鋼/鈦合金選鈍化；鐵件/鋼材/鋅合金選電鍍

• 具自體防護元素金屬（優先選擇「鈍化 / 陽極轉化」）
  • 不鏽鋼（如 304、316L、17-4PH、440C）： 基材內含有豐富的鉻元素，適合透過化學鈍化來清除表面加工污染與游離鐵，讓自體富鉻氧化層充分發揮防護作用。
  • 鈦合金（如 純鈦 Gr1~Gr4、Ti-6Al-4V）： 屬於高度穩定的金屬，會在表層自動生成緻密的氧化薄膜。
    常搭配精密鈍化或陽極發色處理，提供醫療級的生物相容性，以及面對海水、強酸等極端環境的耐受能力。
• 缺乏自體防護元素金屬（優先選擇「外加電鍍 / 化學鍍」）
  • 碳鋼、鑄鐵、低合金鋼： 本身沒有形成自體鈍化膜的條件，要注意不要直接進行酸液鈍化，否則基材會被酸液直接腐蝕損毀。
    通常需要依賴電鍍鋅、電鍍鎳鉻或化學鎳，在外部建立起物理防護屏障。
  • 鋅合金壓鑄件： 因為製程特性，表面常會出現微小孔洞，通常會選擇電鍍銅、鎳或裝飾鉻，藉此填補空隙並提升工件的表面硬度與整體質感。
  • 銅及銅合金： 多用在電子、通訊與半導體產業，一般會選擇電鍍金、電鍍銀或電鍍錫，用來符合高導電性、低接觸電阻或是良好的焊錫需求。
• 非絕對二分法的進階決策路徑
  • 歆錡科技在智慧醫材與精密五金表面處理的現場經驗指出，材質雖然是篩選的第一步，但不能當作唯一的死板標準。
    • 逆向製程交叉應用： 即使工件是不鏽鋼，如果應用情境需要極高的耐磨硬度、耐衝擊、甚至有表面導電與焊接需求，依然可以打破常規，選擇在不鏽鋼表面堆疊化學鎳（無電解鎳）或電鍍層；相對地，鐵件如果先進行了電鍍處理，後續也常搭配三價鉻進行「鍍後鈍化」，藉此封閉微孔，強化雙重防護效果。

依產品痛點挑選：重視極致尺寸精度選鈍化；重視外觀亮度與剛性防鏽選電鍍

• 多維度評估核心（非單一防鏽論）
  • 痛點一：微米級配合公差與零剝落潔淨度（首選「不鏽鋼/鈦合金 ＋ 鈍化」）：
    適合用在對尺寸變化要求極高、公差要求嚴格（如 ±3 μm 內）的精密螺紋、微細卡榫或高精度滑配組件。
    這類工件沒辦法承受任何外加鍍層帶來的尺寸干涉，也無法承擔鍍層在高低溫或摩擦下剝落、釋放金屬離子而影響產品的問題。
    這種做法常見於手術器械、醫療植入物（如骨釘、骨板）、食品加工機械，以及半導體高真空腔體零件。
  • 痛點二：追求鏡面高質感視覺或需掩蓋表面加工刀痕（首選「電鍍亮鎳/裝飾鉻」）：
    如果產品的主要需求是外觀美感，需要呈現高亮度的鏡面銀、亮金或特定的金屬光澤，通常就需要電鍍層。
    電鍍層的堆疊特性，可以順便覆蓋或填補基材表面留下的微小切削刀痕、研磨瑕疵與微小孔洞。
    常見的應用像是汽機車外露裝飾件、高階衛浴五金，以及消費性電子產品的外殼。
  • 痛點三：需要極高耐磨硬度、耐衝擊與形狀複雜的抗蝕（首選「無電解鎳（化學鎳）」）：
    針對需要承受重摩擦、高磨耗的重工業結構件或精密機械配合件，常會採用歆錡科技專精的無電解鎳技術。
    這種工法剛完成時的鍍層硬度可達 HV500，經過熱處理後硬度能提升到 HV1000，表現足以取代傳統硬鉻。
    因為不靠電流沉積，它的優勢是厚度均勻、孔隙率低且附著力強，能改善幾何形狀複雜零件的死角磨損與生鏽問題。
  • 痛點四：高頻電子訊號傳導、低接觸電阻與極佳焊錫性（首選「機能性電鍍錫/銀/金」）：
    對於半導體導線架、高頻連接器、電子接點與 PCB 板等零件來說，單純防鏽還不夠，通常需要利用外加的金屬層來提供特定的物理功能。
    通常會透過鍍錫來帶來良好的抗氧化與焊錫表現，或是透過鍍銀、鍍金來達到極低的接觸電阻與導電導熱率。
    針對半導體與車用電子，專業的鍍錫製程還需嚴格控制晶粒結構，並搭配鍍後烘烤或抗錫鬚添加劑，以防止『錫鬚』生長導致微電路短路。
• 專家一秒決策工程法則
  • 在研發與製程設計階段，團隊通常會參考一條判斷原則：「如果工件基材本身已經是不鏽鋼或鈦合金，而且最看重的是尺寸精度、材料本身的質感與潔淨度，建議優先選擇鈍化；要是基材是一般鐵件或碳鋼，或者需要外加耐磨、導電、焊接或亮面等功能，就需要選擇電鍍或化學鍍，並在加工圖面上提早留好膜厚的公差空間。」

經典製程組合：為什麼很多工件「電鍍鋅後還要再做鈍化」？

• 鋅層的痛點
  • 活潑金屬的氧化問題： 電鍍鋅雖然能用「犧牲陽極」的方式擋住紅鏽、保護底下的鋼材，不過鋅的化學性質比較活潑。
    一旦放在潮濕、高鹽分或通風不好的地方，表面就容易快速氧化，形成白色粉末狀的氧化鋅或碳酸鋅，也就是常見的「白鏽」。
    白鏽雖然不會馬上破壞主體結構，卻會讓外觀變得不好看，也會影響後面烤漆或塗裝的附著表現。
• 鍍後鈍化的化學轉化機制
  • 為了防範白鏽問題，工件在做好電鍍鋅後，會馬上浸泡到特定溶液裡進行化學轉化處理（業界常稱為鉻化或套鉻）。
    這個步驟會在活潑的鋅層外面，長出一層綿密的化學轉化膜，主要功能包括：
    • 物理封閉與阻隔： 鎖住底下的鋅層，減少它跟空氣、水氣接觸的機會，藉此延緩白鏽出現的時間。
    • 耐候性大幅提升： 經過鈍化封閉處理後，工件在鹽霧測試中抗白鏽與抗紅鏽的時間，通常可以拉長 2 到 5 倍以上。
    • 外觀多樣化： 可以根據工業需求調整藥水配方，讓工件呈現藍白、彩虹、軍綠或黑色等不同的功能性外觀。
• 重要觀念釐清
  • 不鏽鋼鈍化： 屬於「清洗表面游離鐵、讓自體防護膜重新生成」的潔淨與還原製程，表面不會增加任何外加層。
  • 鍍鋅後鈍化： 是在「已經外加的鋅鍍層表面，再加做一層化學轉化保護膜」，屬於防護層的雙重封閉與加固。
    兩者的化學目的和製程邏輯完全不同。
• 國際環保法規與綠色供應鏈
  • 全面轉向三價鉻製程： 傳統的鍍鋅鈍化常使用防鏽效果好、但有高毒性與致癌風險的「六價鉻」。
    現在歐盟與廢汽車回收等國際規範要求非常嚴格，全球工業供應鏈已經全面禁用六價鉻。
  • 符合綠色規範的複合防護： 歆錡科技等現代化精密表面處理中心，已經全面改用合規的「三價鉻鈍化系統」。
    透過精準的化學藥水調配與智慧製程控制，不只符合環保與汽車、電子產業的綠色規範，也能提供具備高防蝕能力、高批次穩定性且不易剝落的複合防護效果。

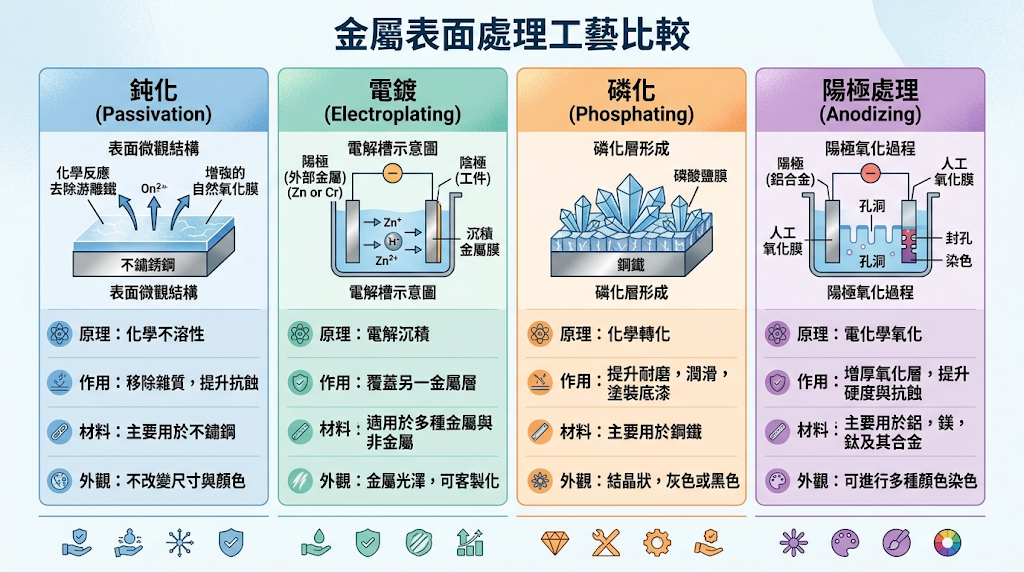

鈍化、電鍍、磷化、陽極處理有何不同？

鈍化、電鍍、磷化與陽極處理的核心差異，在於「保護膜怎麼形成」。
鈍化是透過化學轉化清除游離鐵與污染物，啟動不鏽鋼或鈦合金的自體防護，適合醫療器械與高精密零件。
電鍍則是透過電解沉積外加一層金屬鍍層，能提供防鏽、導電、耐磨或裝飾效果。
磷化主要用於鋼鐵表面形成多孔性磷酸鹽皮膜，常作為烤漆、塗裝前處理，提升漆膜附著力。
陽極處理則是針對鋁、鈦、鎂等金屬進行電化學氧化，形成更厚、更硬且可染色的氧化膜。

常見金屬表面處理定位表

表面處理方式	防鏽機制	防鏽力定位	膜層厚度	外觀變化	主要適用材質	常見用途
鈍化	去除游離鐵與表面污染物，恢復或強化金屬本身的鈍化膜	中高，自體防護型	約 1～5 nm，奈米級／分子級	幾乎無變化，保留原色原貌	不鏽鋼、鈦合金	醫療器械、食品設備、半導體零件、精密零件、防鏽潔淨需求
電鍍	外加金屬鍍層，形成物理隔離層，也可提供犧牲保護	高，屏障型／犧牲型	約 1～50 μm，微米級	明顯變亮、改色，可呈現亮銀、亮鉻、霧鎳、金屬光澤	鋼鐵、碳鋼、鋅合金、銅、不鏽鋼	防鏽、耐磨、導電、焊接、裝飾、表面改質
化學鎳／無電解鎳	不需電流，均勻沉積鎳磷鍍層，提升耐蝕與耐磨性	高，均勻鍍層防護	有明顯膜厚，通常為微米級	金屬光澤，外觀較均勻	多數金屬基材	精密件、耐磨零件、耐蝕零件、可取代部分硬鉻需求
磷化／皮膜	形成磷酸鹽轉化膜，多作為塗裝或烤漆前處理底層	中，轉化膜防護	約 1～50 μm，依製程不同而異	灰色、灰黑、黑色、霧面、結晶感	鋼鐵、碳鋼、鋅鋼	塗裝前處理、烤漆底層、防鏽油附著、潤滑處理
陽極處理	透過電化學氧化增厚金屬表面氧化膜	高，氧化膜防護	約 5～25 μm，硬陽極可更厚；鈦陽極發色可為奈米級氧化層	可發色、可染色，可呈現紅、藍、黑等色彩	鋁合金、鈦合金、鎂合金	鋁合金耐蝕、耐磨、絕緣、裝飾；鈦醫材識別與陽極發色

※具自體防護元素金屬（鈦合金）」：「醫療級的鈦陽極發色，是透過精準的微電腦電壓控制，改變表面二氧化鈦薄膜的厚度，利用『光學薄膜干涉』原理折射出不同色彩。
全程零化學染料、不掉漆，不僅完美保留生物相容性，更是骨科植入物與手術器械進行尺寸顏色編碼的唯一指定工藝。

鈍化與電鍍工藝FAQ 常見問題

鈍化看起來沒變化、表面跟原本一模一樣，是不是廠商沒做？

鈍化處理屬於分子級的化學轉化，其生成的富鉻保護膜僅有 1 到 5 奈米且低於可見光波長，因此肉眼看來沒有外觀與尺寸變化是完全正常的。

依據 ASTM 國際標準，判定鈍化是否合格絕不能單靠目視盲猜，必須透過藍點、硫酸銅、鹽霧測試或儀器成分分析等科學方法來驗證。

因此，在委外加工高精密、醫療或半導體零件時，應直接要求廠商隨貨附上包含化學檢測結果或鹽霧時數的出貨檢驗報告（COC），以數據化管理落實品質把關。

為什麼做了鈍化（或電鍍）之後，產品還是很快生鏽了？

表面前處理不徹底所殘留的油脂與游離鐵，或是處理後因後續加工導致的二次污染，都會使防護層受損而成為局部腐蝕的常見破口。

此外，若金屬材質或鍍層耐受度與實際使用環境不匹配，亦或電鍍層因厚度不足、孔隙過高而遭水氣與氧氣滲入，皆會導致工件加速生鏽失效。

因此，應落實全週期的製程鏈管理，並在委外加工前於圖面或規範中明確告知最終環境、預期壽命與目標鹽霧時數，才能從源頭有效杜絕品質異常。

電鍍後表面出現起泡、剝落，是廠商的技術問題嗎？

鍍層起泡與剝落主因於廠商前處理不潔、電流控制不當或未作除氫烘烤，但亦有兩至三成導因於鑄件砂孔、材質不良或結構死角等基材先天缺陷。

發生異常時，可透過電子顯微鏡進行微觀切片分析，藉由觀察「剝離交界面」的微觀型態，科學化釐清是廠商製程疏失還是素材本身的責任。

針對形狀複雜且不容剝落風險的工件，建議可改用化學鎳製程改善，並要求廠商隨貨附上百格、熱震或彎曲等符合規範的附著力檢驗報告。

鈍化處理後的金屬表面，還會導電嗎？

鈍化膜因厚度僅 1 至 5 奈米而允許電子微觀穿透，因此不鏽鋼零件在巨觀上仍能保持原本的導電、防靜電與接地功能。

然而，鈍化會使表面接觸電阻稍微拉高，若應用於精密電子的大電流接點或高頻訊號傳輸，可能會影響阻抗匹配並導致異常發熱。

針對需兼顧高耐蝕與超低接觸電阻的產品，建議採用局部遮蔽複合製程，在導電接觸點局部鍍上金、銀或錫，其餘部位再進行鈍化。

表面處理加工（鈍化/電鍍）費用是怎麼計算的？

表面處理的計價與製程本質深度綁定，鈍化多依重量或批次基本費計收，常規電鍍與化學鎳按面積與膜厚計算，貴金屬則隨國際牌價浮動。

影響最終單價的核心變數包含批量大小、結構幾何複雜度、膜厚公差嚴格度，以及是否需要安排鍍後烘烤除氫等品管與後處理成本。

建議採購詢價時應主動提供完整二維圖面、預估數量與驗收規範，並以結合單價、良率與交期的「總持有成本」觀念進行評估，才能真正避免低價搶單導致的品質損失。

委外表面處理時，廠商能提供 RoHS、REACH 或測試報告嗎？

專業表面處理廠能配合國際綠色供應鏈提供 RoHS 與 REACH 聲明書，並依據國際標準出具鹽霧測試、膜厚量測及附著力等數據化品質檢測報告。

針對醫療器械或汽車零組件等高階產業，製程更需遵循 ISO 13485 生物相容性或 IATF 16949 等嚴格的品質管理體系與特規認證。

企業委外發包時，應仔細核對廠商認證的實際適用範圍、事前釐清檢測費用歸屬，並在圖面上明確註記標準，以要求廠方交貨時隨貨附上合規的出貨檢驗報告（COC）。
歆錡科技不僅專注於製程品質，在廢水處理與 ESG 綠色製造上也具備高度合規性，是國際大廠穩定的供應鏈夥伴。

全台灣第一座智慧醫才表面處理中心｜歆錡科技

● 地址：台中市神岡區八德路九如巷17-1號

● 聯繫電話：04-2562-6560

● 官方 LINE： ( 立即聯繫)

● 電子信箱：sales@newtech-tw.com
